设计装配零件时，公差该留多少？——来自武汉3D打印服务商的实战建议

在3D打印装配件设计过程中，公差控制是决定成品能否顺畅装配的关键。作为一家资深的武汉3D打印服务厂家，我们经常遇到客户问：“为什么软件里明明严丝合缝，打出来却装不上？”——答案往往就出在“装配间隙”上。

什么是装配间隙？为什么它如此重要？
装配，是将多个零件按同一装配标准连接成更大组件的过程。3D打印让制造带有活动关节的复杂装配体变得又快又容易。

但新手设计师常犯两个错误：要么在CAD中让零件几何体互相重叠，打印后粘成一体；要么虽然留了避空位，却忽略了接触面之间必须有的微小间隙。

请记住：软件里的“完美配合”不等于现实中的“完美装配”。因为软件不计算摩擦力，而3D打印出的实物表面存在粗糙度和材料收缩，没有预留间隙，活动件就会卡死。

那么，具体该留多少公差？
一个业界公认的黄金法则是：装配间隙至少应为打印层厚的两倍（层厚在切片时可设定）。这样既能保证间隙肉眼几乎不可见，又能让打印时填充在缝隙中的可溶性支撑材料在后处理清洗时顺利流出。

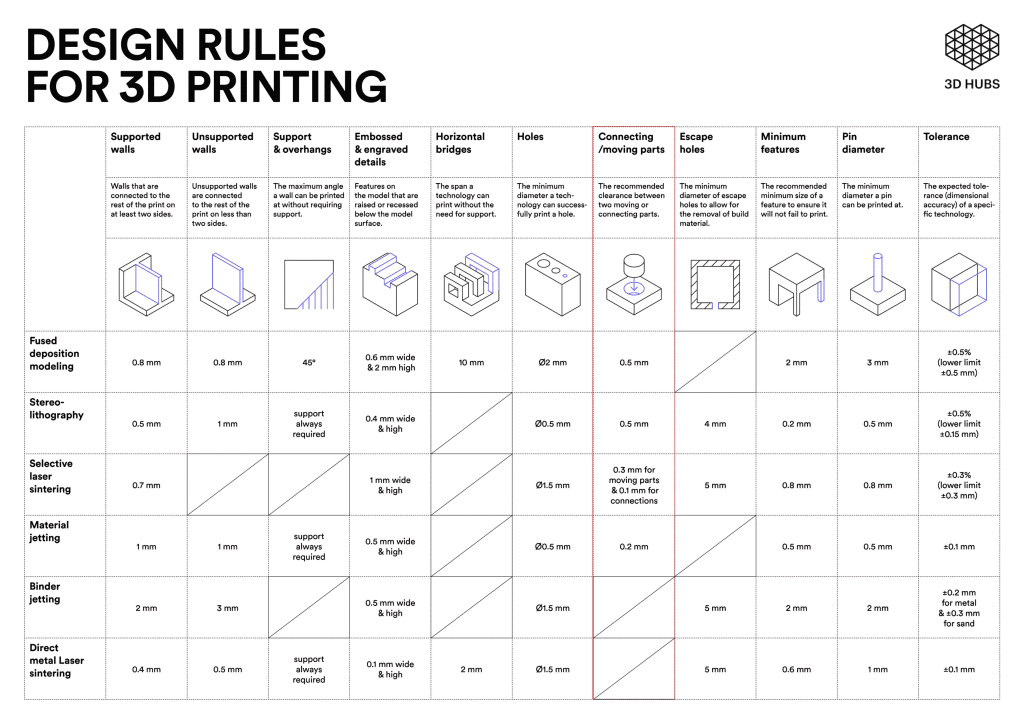

一般而言，不同零件之间至少留出 0.3mm 的间隙。但不同3D打印工艺（如FDM、SLA、SLS）和不同结构（孔轴配合、滑轨、螺纹等）所需公差各不相同。我们建议您在设计连接件和活动件时参考下方推荐值（见配图）。

特别提醒：3D打印的公差是双向对称的（如±0.1mm），而传统机加工可设为单向公差（如+0.05/-0.02）。因此，3D打印零件预留的装配间隙通常需达到机加工件的两倍。这一点，我们武汉3D打印公司在处理精密装配项目时尤为重视。

别忘了涂层厚度的影响
打印件若需表面涂装（如喷漆、UV保护油等），涂层会增加实际尺寸，可能导致原本刚好的间隙失效。请先确认是否必须涂覆：测试用的手板样件通常无需在配合面喷涂；展示模型则为了美观可均匀上色。若使用UV防护油等较厚的涂层，请务必把装配间隙再放大一些。

实战案例：设计一把FDM 3D打印活动扳手
以我们常为客户制作的调节扳手为例，层厚设为0.005英寸（约0.127mm），那么所有活动接触面之间的装配间隙至少应为0.01英寸（约0.254mm）。这样，FDM打印时挤出路径绝对不会熔合在一起，扳手转动顺滑无阻。

当然，不同材料和打印参数下，间隙可微调。但“两倍层厚”这条原则在绝大多数场景下都可靠有效。

让您的装配设计一次成功
